ИСЛ-М Измеритель суммарного люфта рулевого управления ГОСТ Р 51709, Мета

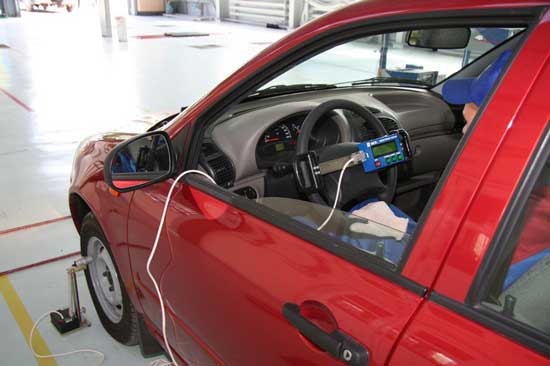

Преобразователи измерительные угла поворота, предназначены для измерений суммарного люфта в рулевом управлении автотранспортных средств в соответствии с требованиями ГОСТ Р 51709 «Автотранспортные средства. Требования к техническому состоянию и методы проверки» и приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. N 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

Функции:

• измерение и отбражение результатов единичных измерений суммарного люфта рулевого управления по началу движения колес в повороте;
• хранение в памяти единичных измерений суммарного угла и расчет среднего значения по задаваемому числу единичных измерений;
• ввод в память государственного номера АТС и передача протокола измерений с результатами измерений на центральный компьютер автоматизированной линии технического контроля или принтер по каналу RS 232;
• собственная аккумуляторная батарея для автономного питания.

Достоинства:

• высокая точность и надежность прибора в результате применения бесконтактного датчика движения управляемых колес и электронного гироскопического датчика угла поворота;
• сохранение результатов при отключении питания;
• мощный микропроцессор;
• автономное питание от встроенного аккумулятора;
• возможность сохранения результатов последнего измерения;
• автоматическая передача результатов измерений на центральный компьютер.

Технические характеристики:

Диапазон измерений угла поворота рулевого колеса 0÷50 град.
Допускаемая максимальная погрешность измерения суммарного люфта, не более ±0,5 град.
Скорость вращения рулевого колеса при измерении, не более 0,1 с-1
Количество единичных измерений при усреднении измеренного значения, циклов 2 - 9
Время одного измерения суммарного люфта, не более 4 с
Допускаемые размеры рулевого колеса 360-550 мм
Напряжение источника питания постоянного тока 12,6 +2 -4 В
Потребляемая мощность в нормальных условиях, не более 5 Вт
Габаритные размеры, не более: - приборный блок 460х110х110 мм
- датчик движения колеса 310х200х135 мм
Масса, не более:
- приборный блок 3 кг
- датчик движения колеса 3 кг
Средняя наработка на отказ, не менее 6000 ч
Средний срок службы, не менее 8 лет

Условия эксплуатации приборов: - температура окружающей среды от -10 до +40 °С
